Das CS-1100 CableStream
Mit der Markteinführung der CS-1100 Cablestream im Jahr 2023 wurde ein revolutionärer Ansatz für die industrielle Temperatursensorproduktion eingeführt, der Prozesseffizienz, Genauigkeit und Geschwindigkeit auf ein neues Niveau hebt. Diese hochmoderne Maschine wurde zusammen mit unseren internen Experten entwickelt, um das Schneiden und Richten von MI-Kabeln zu automatisieren, was nicht nur zu Kosteneinsparungen, sondern auch zu einer besseren Produktqualität führt. Wir freuen uns, Ihnen die Funktionen, Vorteile und technischen Aspekte dieses neuen Produkts vorzustellen, das von The Machines Factory hergestellt wird, einer innovativen Zusammenarbeit, an der Kamet mit Stolz teilnimmt.
Wer profitiert von dem CS-1100?
Die CS-100 ist die erste Maschine, die eine Reihe von Schritten bei der Herstellung von Temperatursensoren aus MI-Kabeln kombiniert und automatisiert. Unternehmen, die in der Sensorproduktion tätig sind, kennen eine der größten Herausforderungen, die mit dem Schneiden und Richten von MI-Kabeln verbunden sind: Es erfordert hochqualifizierte Techniker in einem sehr zeit- und arbeitsintensiven Prozess, um qualitativ hochwertige Produkte herzustellen.
Der automatisierte Ansatz, den der CS-100 bietet, bringt in dieser Hinsicht erhebliche Kosteneinsparungen sowie eine Lösung für die folgenden allgemeinen technischen Herausforderungen:
- Ein gratfreies Produkt erfordert eine sehr spezifische Schneidetechnik für die MgO-Isolierung
- Das Schleifen durch kompaktes MgO erfordert hochspezialisierte Schneidwerkzeuge und -techniken und führt bei falscher Ausführung zu vorzeitigem Verschleiß der Klingen
- Menschliches Versagen kann die Qualität des Endprodukts beeinträchtigen
Welche Eigenschaften machen den CS-1100 zu einer so hervorragenden Lösung für den Kabelschnitt?
Der CS-1100 verwendet einen hochmodernen Ansatz zum Richten und Schneiden von MI-Kabeln mit beispielloser Präzision und Konsistenz: 1 mm Toleranz bei Längen >100 Meter. Jedes abgeschnittene Stück Kabel (in einer gewählten, anpassbaren Länge) hat exakt dieselbe Qualität und Größe. Wir können garantieren, dass der Schnitt nahezu gratfrei ist, so dass die zusätzliche Arbeit des Entfernens von Rändern entfällt. Merkmale wie fortschrittliche Software und Sensoren, ein Bewegungssensor, einzigartige Zuführ- und Klemmsysteme und spezielle Schneidscheiben gewährleisten diesen hohen Grad an Genauigkeit und eine hervorragende Qualitätskontrolle. Im technischen Teil gehen wir näher auf diese Merkmale ein.
Es gibt jedoch noch weitere wichtige Aspekte dieser Maschine, die Ihnen ein vollständigeres Bild davon vermitteln, was der CS-1100 Ihrem Unternehmen zu bieten hat.
1. Benutzerfreundliche Schnittstelle
Der Ausgangspunkt des CS-1100 ist der hochauflösende LCD-Touchscreen, auf dem die Softwareoberfläche angezeigt wird, über die der Bediener problemlos die volle Kontrolle über den CS-1100 behalten kann. Alle Parameter für eine Sitzung werden hier eingestellt, wie z.B. Schnittlänge und -geschwindigkeit oder eine Verarbeitungswarteschlange. Die Maschine kann schnell gestartet und gestoppt werden und bietet einen klaren Überblick über den aktuellen Status der Maschine sowie über Warnhinweise und Warnungen. Die intuitive Software und das benutzerfreundliche Design sorgen dafür, dass Fehler vermieden werden und neue Bediener schnell geschult werden können.
2. Warteschlange verarbeiten
Das CS-1100 ist so konzipiert, dass es eine Produktionswarteschlange führt, in der automatisch von einem Auftrag zum nächsten übergegangen wird. Die Warteschlange kann über das Touchscreen-Display einfach aufgerufen und bearbeitet werden. Diese Warteschlangenfunktion erhöht die Effizienz und reduziert die Notwendigkeit manueller Eingriffe zwischen den Aufträgen.
3. Großer Aktionsradius
Der Verarbeitungsbereich des CS-1100 ist umfangreich und umfasst auch Kabel mit kleineren Durchmessern, von 1,0 mm bis 8,0 mm.
4. Störungswarnungen
Unsere Software und Sensoren sind so programmiert, dass sie den Bediener im Falle einer Störung durch blinkende Lichter und Warnungen auf dem Bildschirm warnen. Auf diese Weise ist es einfach, Probleme zu erkennen und zu beheben. Die Möglichkeit, Betriebsinformationen in Protokolldateien zu speichern, ist ebenfalls eine wertvolle Referenz für die Fehlersuche und Wartung.
5. Wartung und Ersatzteile
Bei normaler Abnutzung müssen einige Teile des CS-1100 regelmäßig ausgetauscht werden, zum Beispiel die Trennscheiben und PTFE-Buchsen. The Machines Factory hat sich beim CS-1100 für ein modulares Design entschieden, das die Wartung und den Austausch von Teilen vereinfacht. Dieses modulare System bietet in Verbindung mit den Bedienungsanleitungen eine erhebliche Kostenersparnis: Ganz gleich, ob Scheiben, Buchsen oder die Elektronik ausgetauscht werden müssen, Ihr eigener Bediener kann die meisten Wartungsarbeiten selbst durchführen und vermeidet so die Kosten für die Inanspruchnahme des technischen Kundendienstes. Eine weitere Einsparung besteht darin, dass unsere Software den Bediener rechtzeitig warnt, wenn Teile ausgetauscht werden müssen. Dadurch wird das Risiko einer schlechten Leistung, von Ausfallzeiten oder Schäden an der Maschine minimiert.
Der CS-1100 wird mit einer 1-Jahres-Garantie geliefert, die im Rahmen eines Servicevertrags verlängert werden kann.
Die Einfachheit des Ersatzteilaustauschs und die Tatsache, dass Bestellungen schnell ausgeführt werden, ist eines der herausragenden Merkmale des CS-1100 und des Kundendienstes unseres Unternehmens. Im Gegensatz dazu haben andere Maschinen auf dem Markt extrem lange Lieferzeiten und/oder unersetzliche Teile.
6. Sicherheitsmerkmale
Spezielle Sicherheitssensoren sorgen dafür, dass die Maschine nur bei geschlossenem Deckel betrieben werden kann.
Die Schneideklinge ist mit einer Absaugvorrichtung abgedeckt. Die Absaugvorrichtung besteht aus einer 3D-gedruckten Abdeckung, die an einem Vakuumschlauch befestigt ist, der an der Rückseite des Geräts herauskommt und die Schneidscheibe abdeckt. Dadurch wird ein versehentliches Schneiden beim Öffnen des Geräts verhindert und sichergestellt, dass kein Schneidstaub des MI-Kabels in die Luft abgegeben wird.
Ein Vor-Ort-Installations- und Schulungsservice kann erworben werden. Dieser beinhaltet eine umfassende Sicherheitseinweisung für die Maschinenbediener.
7. Optionales Zubehör
Als weiteren Service für unsere Kunden haben wir zwei optionale Zubehörteile für den CS-1100 entwickelt, die den Arbeitsablauf und die Produktivität noch weiter optimieren können.
Erstens kann der Spulenhalter verwendet werden, um das Einziehen des MI-Kabels in das Gerät zu erleichtern. Der Spulenhalter hält das Kabel fest an seinem Platz, ohne dass es sich verheddert oder verknotet (wie es bei einigen anderen Geräten der Fall ist).
Zweitens wird der Auffangbehälter mit dem Ausgang der Maschine verbunden und ermöglicht es, die abgeschnittenen Längen des MI-Kabels ordentlich zu sammeln, bevor sie zur nächsten Stufe des Montageprozesses gebracht werden.
Qualitätskontrolle durch technisches Design
Wie bereits erwähnt, wird die außergewöhnliche Qualitätskontrolle und Genauigkeit des CS-1100 durch seine herausragenden technischen Konstruktionsmerkmale erreicht. Wir werden hier einige davon hervorheben:
Rotierendes Glätteisen
Um das MI-Kabel gleichmäßig und konsistent zu richten, wird es mit hoher Geschwindigkeit und unter gleichmäßigem Druck gedreht. Dieser Prozess wird durch den Einsatz einer rotierenden Richtmaschine mit PTFE-Buchsen erreicht, die dafür sorgen, dass sich das Kabel gleichmäßig und gleichmäßig dreht.
Fütterungssystem
Zwei Gummizahnriemen üben einen konstanten Druck auf das MI-Kabel aus und sorgen dafür, dass es sich reibungslos durch die Maschine bewegt. Das Vorschubsystem ist außergewöhnlich, da es in der Lage ist, jeden Schlupf auszugleichen, der beim Richten und Schneiden auftreten kann. Der Bewegungsgeber ist das Hauptmerkmal, das dies möglich macht. Er berechnet die exakte Bewegungslinie des MI-Kabels, indem er die Drehbewegung eines Rades misst, durch das das MI-Kabel läuft, und so die exakte Kabellänge berechnet, die durch die Maschine geführt wurde. Wenn es einen Schlupf feststellt, kann es die notwendigen Anpassungen vornehmen, um dies auszugleichen. Auf diese Weise wird jeder Schnitt genau an der richtigen Stelle ausgeführt.
Trennscheibe
Die Wahl der Trennscheibe hat direkten Einfluss auf die Qualität des Schnitts, und wir berücksichtigen eine Reihe von Faktoren, darunter die:
- die gewünschte Oberfläche des Produkts, die bestimmt, welche Körnung eine Scheibe haben sollte (die Körnung ist vergleichbar mit Schleifpapier, sie bestimmt die Glätte der fertigen Oberfläche des Kabels nach der Bearbeitung).
- die Verbindungen, die bei der Zusammensetzung der Scheibe verwendet werden, denn diese bestimmen, wie haltbar sie ist. Wir haben die Wahl zwischen einer Aluminiumoxid- oder einer Siliziumdioxid-Kohlenstoff-Schneidscheibe, die jeweils ihre eigenen einzigartigen Eigenschaften haben.
- die Beschaffenheit der Ummantelung und ihr Potenzial zur Wärmeentwicklung beim Schneiden.
Wir bieten eine Scheibe aus Kieselerde und Kohlenstoff an. Diese Scheibe und ihre feine Körnung ermöglichen ein effektives Schneiden.
Die zweite Scheibe besteht aus Aluminiumoxid, mit dem sich schnell eine scharfe, saubere Kante erzeugen lässt. Sie hat einen geringen Widerstand und eine sehr geringe Wärmeentwicklung, was normalerweise ein Problem beim Schneiden von Mantelmaterialien wie AISI310, AISI316 oder INC600 ist. Seine Lebensdauer ist am längsten, wenn Sie MI-Kabel mit dünneren Durchmessern schneiden.

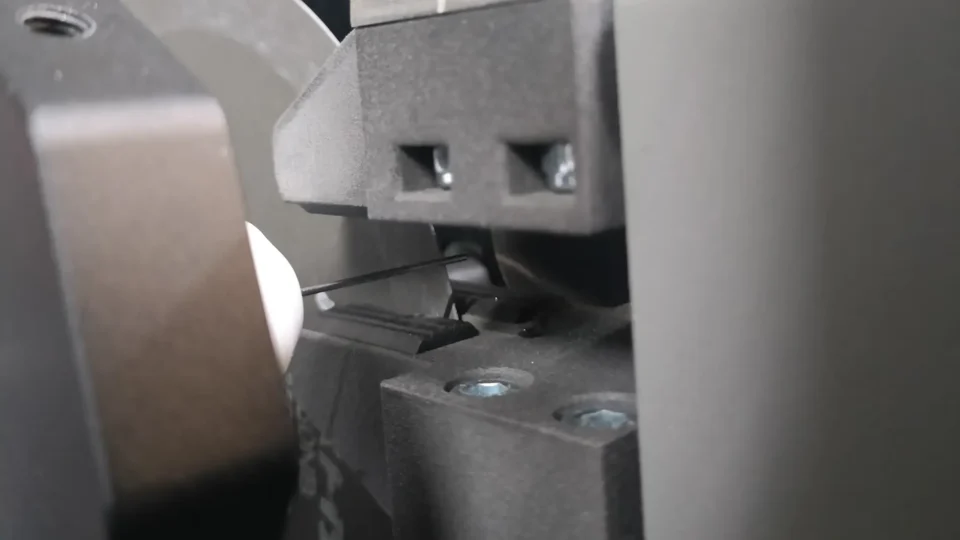

Klammer-System
Der letzte technische Aspekt, der zu unseren durchweg sauberen und präzisen Kabelschnitten beiträgt, ist unser durchdachtes Klemmsystem. Es handelt sich um einen 3D-gedruckten Griff, der das Kabel während des Schneidens sicher hält und so ein Verrutschen und Grate verhindert. Das Klemmsystem ist vollständig einstellbar, so dass es perfekt für die gesamte Bandbreite an Kabeldurchmessern geeignet ist, für die der CS-1100 ausgelegt ist.
Kamet und Antech Solutions: Die Maschinenfabrik
Der CS-1100 ist das Produkt von The Machines Factory, einer Zusammenarbeit zwischen zwei niederländischen Unternehmen: Kamet und Antech Solutions B.V.. Antech ist auf die Forschung, Entwicklung und den Prototypenbau von Maschinen spezialisiert. Für weitere Informationen besuchen Sie bitte unsere Website unter themachinesfactory.com. Dort finden Sie auch eine Übersicht über die am häufigsten gestellten Fragen.
