Schützen Sie Ihre Motoren und Generatoren vor Überhitzung.

Stator Schlitz RTD Sensor

Direkt in die Statorwicklungen integriert für präzise, ​​lokale Temperaturüberwachung. Vermeiden Sie kostspielige Ausfallzeiten und Isolationsfehler.

Die industrietauglichen Statornut-RTDs sind direkt in die Statornuten integriert und stehen in direktem Kontakt mit den Wicklungen und der Isolation. Diese Platzierung gewährleistet eine hochpräzise und lokale Temperaturüberwachung – ein Schlüsselfaktor für mehr Zuverlässigkeit, Leistung und Sicherheit Ihrer Anlagen. Diese Sensoren werden auch als Wicklungstemperaturdetektoren (WTD) bezeichnet. Widerstandsthermometer (RTDs) sind unerlässlich, um hochwertige elektrische Maschinen vor Überhitzung zu schützen, die zu Isolationsschäden, Systemausfällen und kostspieligen Ausfallzeiten führen kann.

Angebot anfordern

Produktübersicht

  • Präzise Temperaturüberwachung
  • Verlängert die Motorlebensdauer
  • Verbessert die Effizienz
  • Früherkennung von Fehlern
  • Sorgt für Sicherheit und Kosteneinsparungen

Die Funktion von Statornuten verstehen

Elektrische Wechselstrommotoren und -generatoren bestehen aus zwei Hauptkomponenten: einem stationären Stator und einem rotierenden Rotor. Um den sicheren und effizienten Betrieb dieser wichtigen Teile zu gewährleisten, ist ein effektiver thermischer Schutz unerlässlich, da die meisten Motorausfälle mit einer Überhitzung der Statorwicklungen beginnen.

Statornuten spielen dabei eine wichtige Rolle: Es handelt sich um lange, schmale Nuten im Statorkern, die die Kupferwicklungen halten und fixieren. Wenn Wechselstrom durch diese Wicklungen fließt, entsteht in den Nuten ein Magnetfeld, das den Motor antreibt. Die Nutkonstruktion sorgt dafür, dass die Wicklungen an ihrem Platz bleiben, elektrisch isoliert sind und effektiv gekühlt werden können, was für einen sicheren und effizienten Betrieb entscheidend ist.

Motorausfälle durch RTD-Sensoren verhindern

Statornut-RTD-Sensoren (Widerstandsthermometer) ermöglichen eine hochpräzise Temperaturüberwachung in den Statornuten des Motors und schützen Ihre Anlage vor Überhitzung, Isolationsschäden und kostspieligen ungeplanten Ausfallzeiten.

Überhitzung ist der größte Feind der Motorisolation. Mit jedem Temperaturanstieg um 10 °C halbiert sich die Lebensdauer der Isolation. Elektrische Probleme sind für 47 % aller Motorausfälle verantwortlich, Wicklungsausfälle allein für 37 %. Dies verdeutlicht, wie wichtig eine korrekte Temperaturüberwachung für den Schutz der Motorisolation ist.

Dieser Statornut-RTD-Sensor trägt maßgeblich dazu bei, extrem teure Motorschäden zu vermeiden. Große Motoren verwenden typischerweise sechs oder mehr Statornut-RTD-Sensoren, um einen zuverlässigen und sicheren Betrieb unter allen Lastbedingungen zu gewährleisten.

Branchenübergreifende Statorschlitzanwendungen

Statornut-RTDs werden in vielen Bereichen eingesetzt, in denen zuverlässige Elektromotoren und Generatoren entscheidend sind, darunter:

  • Wasserkraftwerke
  • Windkraftanlagen
  • Industrielle Fertigungsumgebungen
  • Hochbelastbare elektrische Maschinen und Generatorensysteme

In all diesen Anwendungen führt eine präzise Temperaturüberwachung zu:

  • Längere Motorlebensdauer
  • Verbesserte Betriebseffizienz
  • Früherkennung von Fehlern oder anormalen Spannungsbedingungen
  • Erhöhte Sicherheit bei hohem Lastbedarf
  • Geringere Wartungskosten durch weniger Isolationsfehler oder mechanische Ausfälle

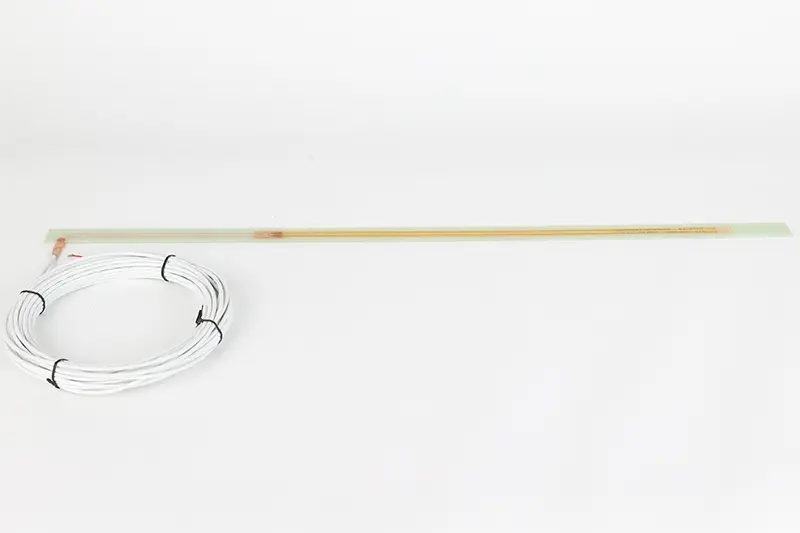

Stator slot temperature RTD sensor from SMG

Produktmerkmale und Vorteile

Statornut-RTDs sind über den größten Teil ihrer Länge mit Sensorelementen ausgestattet und ermöglichen so eine kontinuierliche Messung der Durchschnittstemperatur über einen großen Bereich. Dieses Design gewährleistet die Erkennung lokaler Hotspots und bietet eine vollständige und reaktionsschnelle Darstellung des thermischen Profils in der Statornut.

Unsere SMG-Statornut-RTDs sind für die Anforderungen anspruchsvoller Industrieumgebungen konzipiert. Zu den wichtigsten Merkmalen gehören:

  • Flexible, nicht induzierbare Materialien für optimale Passform und Leistung
  • Flaches und dünnes Design für nahtlose Einbettung zwischen den Wicklungen
  • Bifilar-Konstruktion zur Vermeidung induktionsbedingter Fehler
  • Beständigkeit bei Stößen, Vibrationen und Druck
  • Hohe Genauigkeit, Wiederholgenauigkeit und Langzeitstabilität

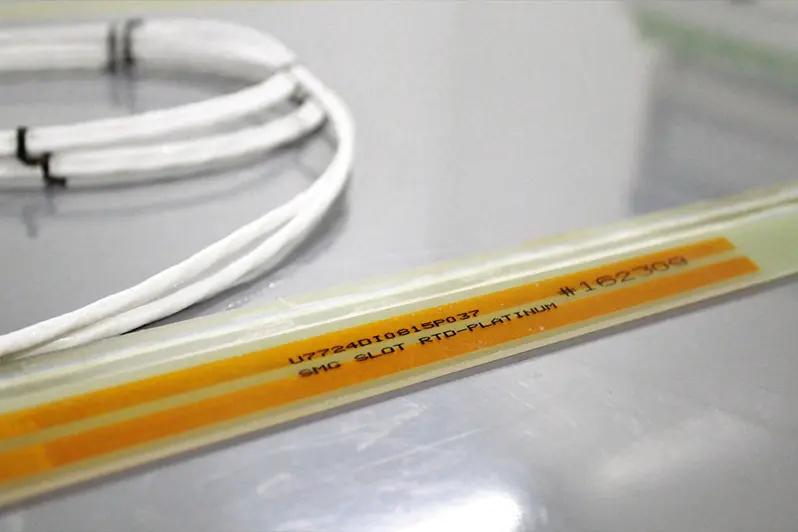

SMG Winding Temperature Detector

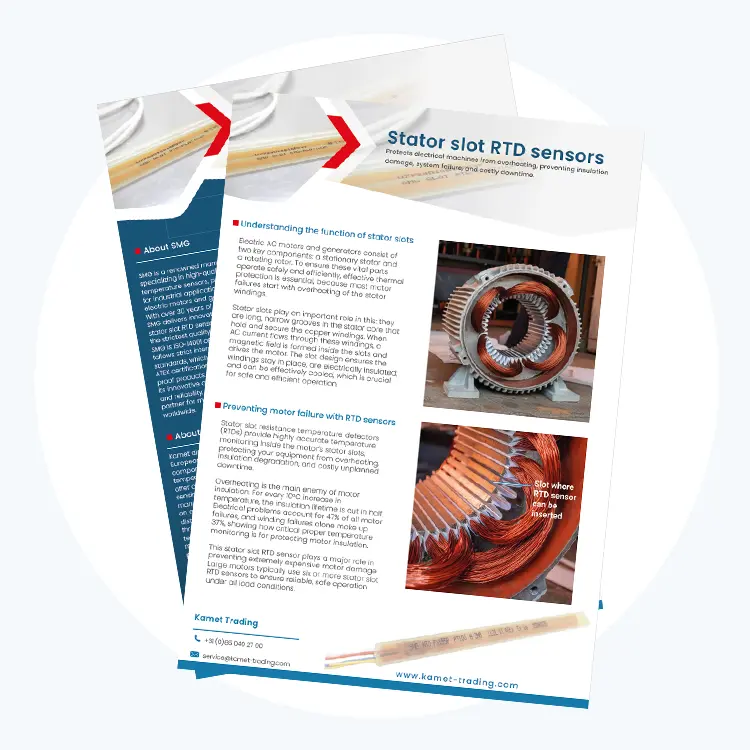

Laden Sie das Datenblatt zum Stator-Nut-RTD-Sensor herunter

Das Datenblatt zum Stator-Nut-RTD-Sensor bietet Ihnen einen schnellen Überblick über dessen Mehrwert, technische Daten und typische Anwendungsbereiche.

„*“ zeigt erforderliche Felder an

Durch Klicken auf die Schaltfläche „Senden“ stimmen Sie unseren Allgemeinen Geschäftsbedingungen und der Datenschutzrichtlinie zu.

Maßgeschneiderte Lösungen und Präzision mit SMG

Unsere Statornut-RTDs werden von SMG in Südkorea gefertigt. SMG genießt weltweit großes Vertrauen und bietet leistungsstarken Wärmeschutz mit bewährter koreanischer Ingenieurskunst. Die meisten unserer Statornut-RTDs werden als kundenspezifische Lösungen geliefert, die genau auf die Anwendung und Leistungsanforderungen des Kunden zugeschnitten sind.

Jeder Sensor wird kalibriert und auf Ihre Systemanforderungen abgestimmt. Unsere Ingenieure unterstützen Sie gerne bei der Auswahl des optimalen Designs für Ihre Anwendung.

Als offizieller Vertriebspartner unterstützt Kamet Sie gerne bei der Auswahl der richtigen Statornut-Konfiguration für Ihre Anwendung.

Verfügbare Spezifikationen:

Angebot anfordern

Kamet Qualität und Service

Wenn Sie ein Produkt von Kamet kaufen, können Sie sich auf schnellen und reaktionsschnellen Kundenservice und gleichbleibende Qualität verlassen. Alle Komponenten stammen aus Europa, den USA oder Japan und werden aufgrund ihrer Zuverlässigkeit und Leistung ausgewählt.

  • Reaktionszeit: innerhalb von 24 Stunden an Werktagen
  • Lieferzeit: 3–4 Wochen, je nach Design und Konfiguration

Unser Team hilft Ihnen gerne mit technischer Beratung, Anpassungsmöglichkeiten oder Angeboten.
