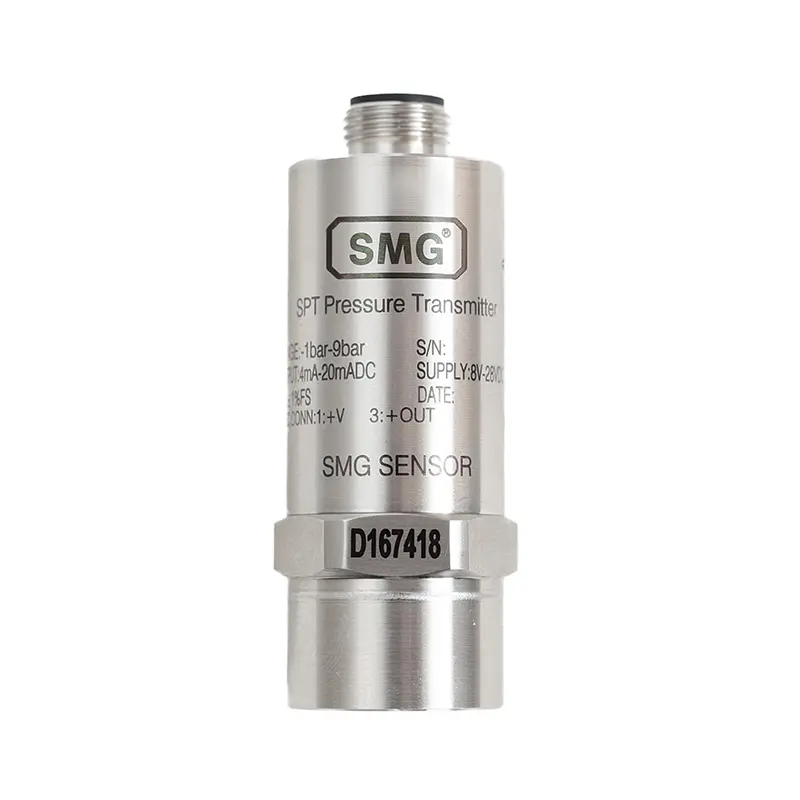

Industrielle Drucktransmitter
Drucktransmitter sind unverzichtbare Komponenten in Prozessleitsystemen. Diese Geräte messen den Druck von Gasen, Flüssigkeiten oder Dampf und wandeln ihn in ein zuverlässiges elektrisches Signal um. Dies ermöglicht eine präzise Überwachung und Steuerung – auch in anspruchsvollen Umgebungen. Dank integrierter Temperaturkompensation und linearer Korrektur liefern Drucktransmitter zuverlässige Messwerte unter unterschiedlichsten Bedingungen.
Produktübersicht
- Präzise Druckmessungen für Gase, Flüssigkeiten und Dampf
- Steigert Effizienz und Zuverlässigkeit
- Ermöglicht frühzeitige Fehlererkennung
- Langlebig in rauen Umgebungen
- Einfache Integration in Steuerungssysteme
Funktionsweise von Drucktransmittern
Drucktransmitter funktionieren nach einem sorgfältig strukturierten, mehrstufigen Verfahren, das eine präzise und stabile Signalübertragung gewährleistet:
- Sensorelement – Dieses Bauteil erfasst den angelegten Druck und wandelt ihn in ein elektrisches Rohsignal um. Die verwendete Sensortechnologie (z. B. piezoresistiv, kapazitiv oder Dehnungsmessstreifen) hängt von der Anwendung und der erforderlichen Leistung ab.
- Messumformer – Der Messumformer wandelt das elektrische Rohsignal des Sensorelements in ein nutzbares Format um, typischerweise in Form eines elektrischen Niederpegelsignals.
- Messumformer – Der Messumformer empfängt das Niederpegelsignal vom Messumformer, verstärkt es und wandelt es in ein standardisiertes, höherpegeliges Ausgangssignal (z. B. 4–20 mA, 0–10 V oder ein digitales Protokoll wie HART) um, wodurch es für die Übertragung über große Entfernungen geeignet ist.
- Signalaufbereitung und -übertragung – Abschließend wird das Signal aufbereitet (gefiltert, kalibriert und justiert), um die Genauigkeit zu gewährleisten. Anschließend wird es zur Überwachung und Prozesssteuerung an Steuerungssysteme wie SPS (speicherprogrammierbare Steuerungen) oder DCS (verteilte Steuerungssysteme) übertragen.
Diese präzise Abfolge ermöglicht Druckmessumformern die Bereitstellung stabiler Echtzeit-Rückmeldungen – selbst in rauen oder dynamischen Industrieumgebungen.
Messumformer vs. Messumformer – was ist der Unterschied?
Obwohl die Begriffe oft synonym verwendet werden, erfüllen Messumformer und Messumformer in einem Druckmesssystem unterschiedliche Aufgaben:
- Ein Messumformer wandelt eine physikalische Größe (wie Druck oder Temperatur) in ein schwaches analoges elektrisches Signal (typischerweise im Millivoltbereich) um.
- Ein Messumformer verstärkt und standardisiert dieses schwache Signal und ermöglicht so die Fernübertragung an Steuerungssysteme (z. B. 1–5 V- oder 4–20 mA-Ausgänge).
Diese Unterscheidung gewährleistet, dass sowohl Sensor als auch Messumformer zu einem zuverlässigen und effektiven Mess- und Übertragungsprozess beitragen.
Anwendungen von Drucktransmittern
Drucktransmitter werden häufig überall dort eingesetzt, wo die Drucküberwachung für die Prozessstabilität und -sicherheit entscheidend ist. Zu den gängigen Branchen gehören:
Industrielle Automatisierung und Prozesssteuerung
Sie dienen der Überwachung und Regelung von Flüssigkeits- und Gasdrücken in automatisierten Systemen für gleichbleibende Produktqualität und Effizienz.
Öl- und Gasindustrie
Unverzichtbar für die Überwachung von Bohrlochdruck, Pipelines und Raffinationsprozessen in korrosiven Hochdruckumgebungen.
Wasser- und Abwasseraufbereitung
Sie dienen der Steuerung von Pumpen, Tankfüllständen und Filtersystemen, um einen gleichmäßigen Durchfluss zu gewährleisten und Überdruck zu vermeiden.
HVAC-Systeme
Überwachen den Luft- und Kältemitteldruck zur Optimierung der Klimatisierung und Systemeffizienz.
Luft- und Raumfahrt
Sie werden in Kraftstoff-, Kabinen- und Hydrauliksystemen eingesetzt, wo Gewicht, Genauigkeit und Zuverlässigkeit entscheidend sind.
Präzision und Qualität mit SMG
SMG wurde 1990 gegründet und hat sich als zuverlässiger Hersteller hochwertiger Sensoren, Präzisionswiderstände und Industrieheizungen einen Namen gemacht. Mit über 30 Jahren Erfahrung und technischem Know-how liefert SMG weiterhin innovative und zuverlässige Lösungen für industrielle Anwendungen.
Dank flexibler Produktionskapazitäten und internem Engineering-Support bietet SMG auch kundenspezifische Lösungen. Damit eignen sich die Transmitter ideal für OEMs, Maschinenbauer und Systemintegratoren, die Zuverlässigkeit und maßgeschneiderte Leistung benötigen.
Als offizieller Distributor unterstützt Kamet Sie gerne bei der Auswahl des richtigen Drucktransmitters für Ihre Anwendung.

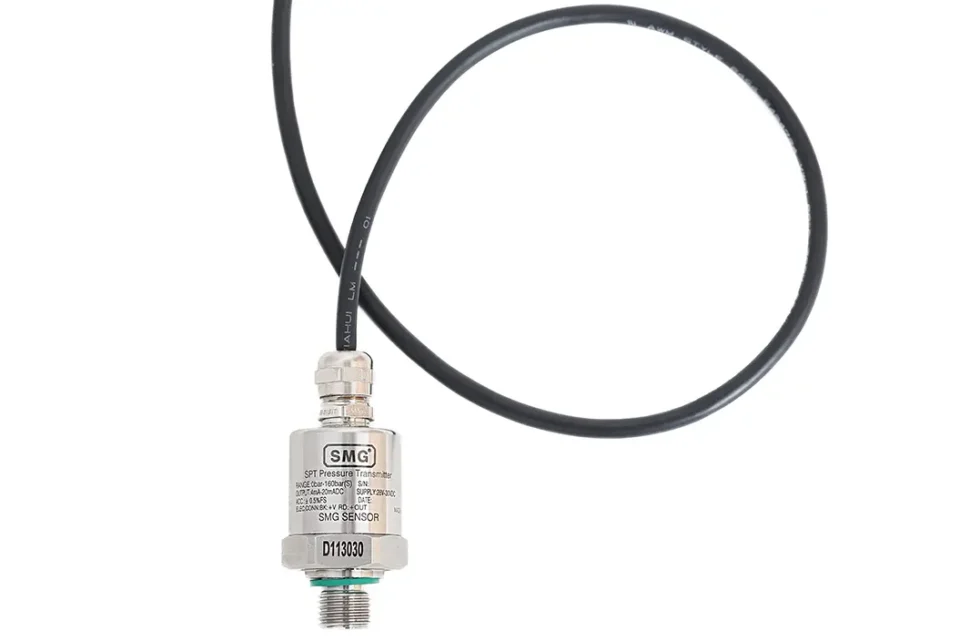

Specifications and physical properties
Die industriellen Drucktransmitter unserer SMG sind für genaue und stabile Druckmessungen selbst in den anspruchsvollsten Umgebungen ausgelegt. Um eine zuverlässige und genaue Drucküberwachung in einer Vielzahl von industriellen Anwendungen zu gewährleisten, bieten unsere Drucktransmitter sorgfältig konzipierte Funktionen und konfigurierbare Spezifikationen:
- Der Transmitter ist in verschiedenen Druckbereichen (0–50 bis 0–1000 bar) erhältlich. Weitere kundenspezifische Bereiche sind auf Anfrage möglich.
- Ausgangssignale können auf Industriestandardformate wie 4–20 mA oder 0–10 V konfiguriert werden, was eine nahtlose Integration in bestehende Steuerungssysteme ermöglicht.
- Verschiedene Prozessanschlussoptionen, darunter G1/4, G3/8 und G1/2, stehen für unterschiedliche Installationsanforderungen zur Verfügung.
- Das Sensorelement besteht aus Edelstahl für Langlebigkeit und Kompatibilität mit aggressiven Medien.
- Die integrierte Temperaturkompensation und Linearkorrektur gewährleisten Stabilität und Genauigkeit über einen weiten Temperaturbereich (optional bis 120 °C).
- Das Transmittergehäuse erfüllt die IP65- oder optional IP68-Standards und ist somit staub- und feuchtigkeitsbeständig in anspruchsvollen Umgebungen. Umgebungen.
- Er wird in allen Produktionsphasen – einschließlich Alterungsprüfungen – getestet, um eine gleichbleibend hohe Leistung zu gewährleisten.
Diese kombinierten Eigenschaften ergeben einen kompakten, kostengünstigen und robusten Messumformer, der sich ideal für Anwendungen in der Wasseraufbereitung, Gebäudeautomation, Kompressoren und Kälteanlagen eignet.
